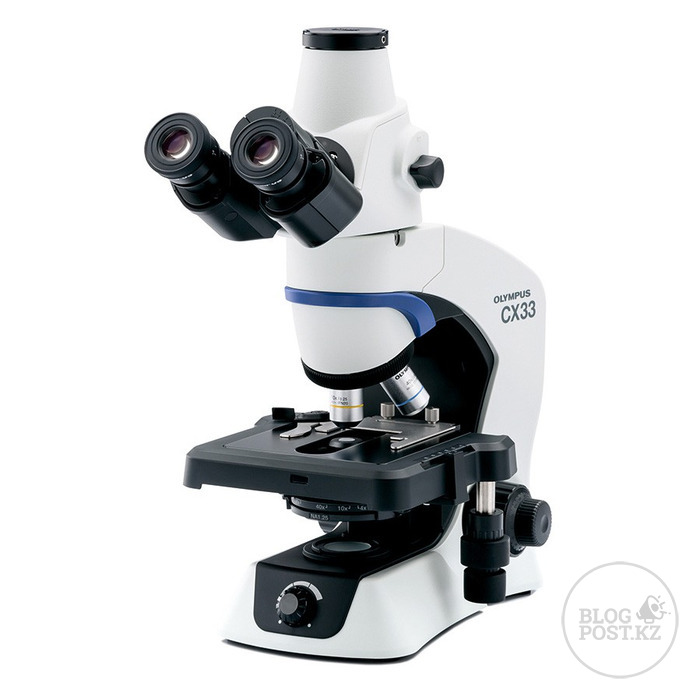

Как Olympus CX33 повышает точность лабораторных исследований

Достоверность лабораторного заключения упирается в простую вещь: увидел ли специалист то, что было на стекле. Между препаратом и глазом стоит цепочка из конденсора, объектива, тубусной линзы и окуляра, и каждое звено способно потерять деталь, ради которой исследование затевалось.

Olympus CX33 — рабочая модель среднего звена серии CX3. Ниже разбираем не список характеристик, а то, как конкретные технические решения превращаются в воспроизводимый результат на выходе.

Влияние качества оптики на диагностическую достоверность

Предел разрешения светового микроскопа задаётся не увеличением, а числовой апертурой. Два объекта различимы, если расстояние между ними превышает примерно половину длины волны, делённую на апертуру системы. Отсюда практический вывод, который регулярно игнорируют: «увеличить в два раза» и «разглядеть вдвое больше» — не одно и то же. Пустое увеличение лишь растягивает уже потерянную деталь.

В CX33 за апертурную часть отвечает конденсор Аббе с числовой апертурой 1,25 при погружении в масло. Работать этой апертурой можно только вместе с иммерсионным объективом 100х МИ — и только с маслом, одобренным авторизованным сервисом. Заменённое «чем-то похожим» масло меняет показатель преломления, апертура падает, и дорогой объектив выдаёт картинку уровня сухого 40х.

Оптика скорректирована на бесконечность, объективы принадлежат классу «План» с широким полем и поддержкой измерений, линзы имеют многократное просветление. Плоскостность поля здесь не косметика: при подсчёте лейкоцитарной формулы клетки считают по всему полю зрения, и если периферия размыта, часть клеток просто не попадёт в подсчёт — систематически, в одну сторону.

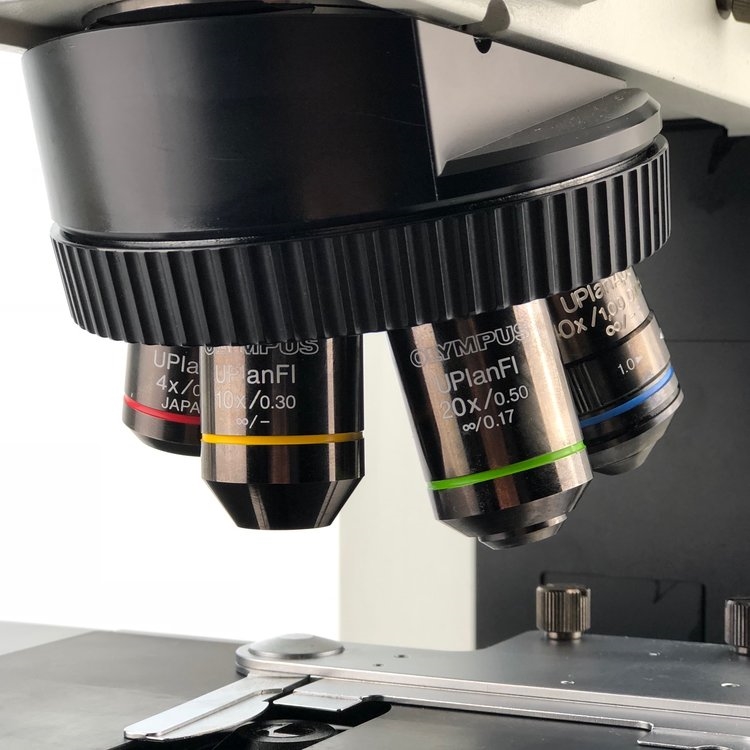

Штатные объективы — 4х, 10х и 40х с окулярами 10х; отдельно доступны 20х и иммерсионный 100х. Общий ряд увеличений составляет 40х, 100х, 400х и 1000х с возможностью расширения.

Стабильность подсветки и контрастность изображения

Источник света построен на современных светодиодных модулях — на них перешла вся серия CX3, включая базовый CX23. Практическая разница со старой галогенной схемой сводится к воспроизводимости.

• Спектр не «плывёт». Галогенная лампа по мере выработки ресурса смещается в жёлтую область. Мазок, окрашенный по Романовскому, за полгода начинает выглядеть иначе, хотя окраска не менялась. Оттенок цитоплазмы — рабочий критерий, и его дрейф означает дрейф заключений.
• Препарат не греется. При длительном просмотре нативных препаратов это принципиально.
• Нет расходной лампы. Не бывает ситуации «лампа перегорела на середине смены».
• Низкое потребление. Корпус питается напряжением 5 В при токе 0,85 А через адаптер 100–240 В, 50–60 Гц. Прибор одинаково пригоден для стационарной и передвижной лаборатории.

За контраст отвечает встроенная ирисовая апертурная диафрагма конденсора. На регулировочном поворотном кольце нанесена шкала рекомендованных положений с подсказками — дополнительных подстроек не требуется. Значение этой мелочи трудно переоценить: полностью открытая диафрагма даёт «вымытое» изображение с потерей контраста, а зажатая сверх меры порождает дифракционные каёмки, которые неопытный глаз принимает за структуру клетки. Шкала снимает вопрос — под каждый объектив есть своя метка.

Собрать конфигурацию под профиль лаборатории и проверить совместимость с имеющимися камерами помогают в компании «Арстек»; там же можно заказать микроскоп Olympus CX33 и обсудить, нужен ли вам иммерсионный объектив прямо сейчас. Кроме Olympus, компания поставляет оптику Leica, Nikon и Zeiss.

Функциональные преимущества CX33 для медицины

Тринокулярный тубус входит в базовое исполнение. Это меняет статус прибора: изображение уходит на камеру без докупки узлов, спорный препарат обсуждается коллегиально, снимок прикладывается к протоколу. Предусмотрено переключение светового потока — сто процентов на глаза либо сто процентов на камеру, так что съёмка не идёт в ущерб яркости в окулярах.

Механика подчинена рутине:

• ход предметного столика — 76 мм по оси X и 52 мм по оси Y; увеличенный ход по Y позволяет пройти мазок крови от толстого края до тонкого, не перезакрепляя стекло;
• шаг точной фокусировки — 2,5 мкм по шкале, 0,3 мм за оборот, общий диапазон 15 мм, причём вверх столик идёт лишь на 1,5 мм — объектив физически не «въедет» в препарат;
• механический рычажок памяти фокусной позиции возвращает к сохранённой точке;
• усилие вращения ручек регулируется, сами ручки продублированы слева и справа;
• силиконовые накладки для пальцев и нониусные шкалы на столике.

Микроскоп включён в государственный реестр медицинских изделий, при поставке предоставляется бумажная копия регистрационного удостоверения. Светлопольный метод закрывает гематологию, цитологию, гистологию, микробиологию и исследование биологических жидкостей. При этом стоит помнить очевидное: прибор обеспечивает картинку, а заключение выносит специалист, опираясь на весь комплекс клинических данных.

Гибкость конфигурации под различные задачи

CX33 не поставляется «как есть» — часть узлов выбирается под лабораторию ещё на этапе заказа.

• Сторона препаратоводителя. Ручки перемещения препарата бывают правосторонними или левосторонними. Для лаборанта, который восемь часов ведёт стекло одной рукой и пишет второй, это не вкусовщина.

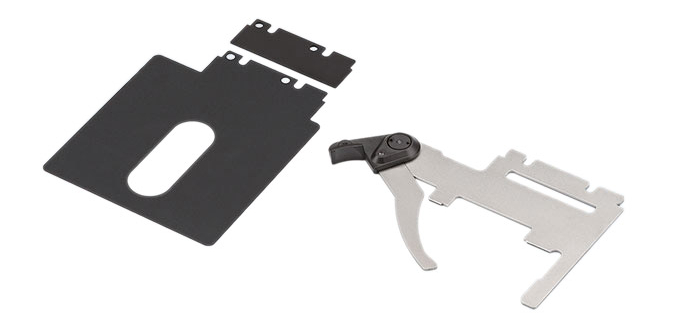

• Держатель на одно или два предметных стекла. Второй вариант ускоряет работу там, где препараты идут потоком.
• Набор объективов. База — 4х, 10х, 40х. Иммерсионный 100х нужен для окраски по Граму и по Цилю — Нильсену, морфологии форменных элементов. Объектив 20х закрывает разрыв между обзорным 10х и рабочим 40х в цитологии.
• Цифровая регистрация. Тринокулярный выход рассчитан на камеру; выбор модели зависит от того, нужен ли архив, телемедицина или только иллюстрации к протоколу.

Серия CX3 устроена по нарастающей: CX23 — базовый учебный и рутинный прибор, CX33 — рабочая лошадка клинической лаборатории с тринокуляром и увеличенным ходом столика, CX43 — модель с расширенными методами контрастирования. Выбор между ними определяется не «старшинством», а перечнем методик: если фазовый контраст и тёмное поле в списке не значатся, переплачивать за старшую модель незачем.

Условия эксплуатации у всей серии одинаковы: помещение, от 5 до 40 °C, влажность до 80 % без конденсации при температуре до 31 °C. Габариты CX33 — 211 × 390 × 430 мм, масса около 7 кг без адаптера. Производство — Япония.
